Installatie van een paneelbevestiger met verzonken kop

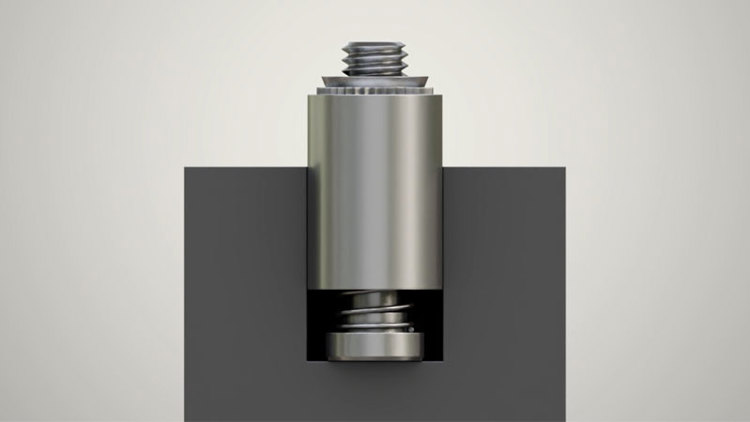

Stap 1
Selecteer de juiste gatmaat uit de onderstaande tabel voor de gewenste paneelbevestiger. Pons de gatdiameter in het plaatmateriaal. Plaats de paneelbevestiger in de uitsparing van het aambeeld.

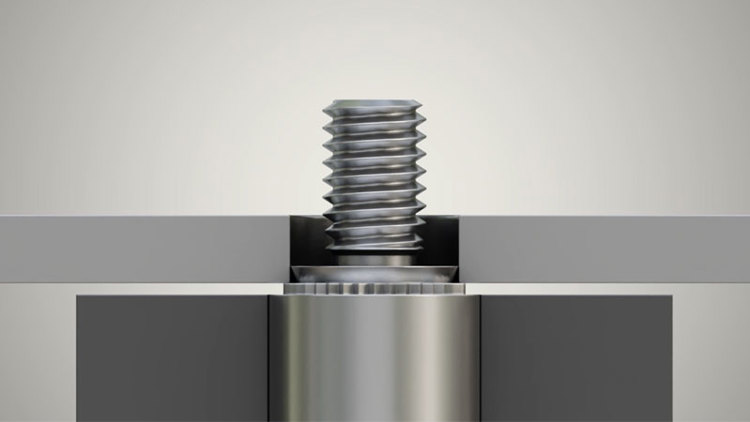

Stap 2
Plaats de plaat zodat deze op de kartels van de paneelbevestiger rust.

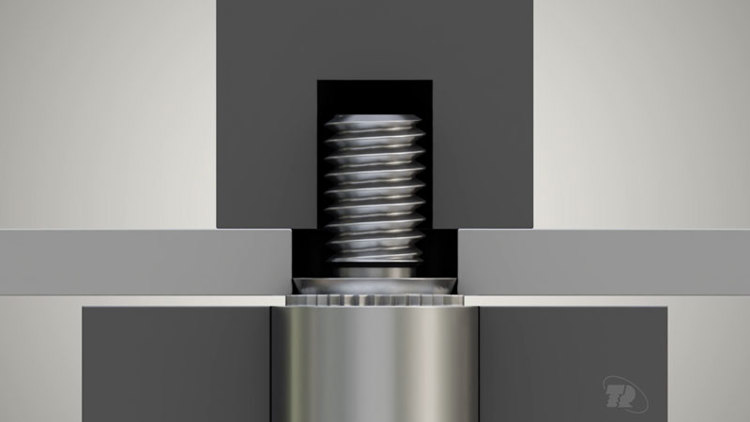

Stap 3
Pers met een stempel de plaat op de moer. Het plaatmateriaal vloeit in de kraag en rondom de kartels van de moer.

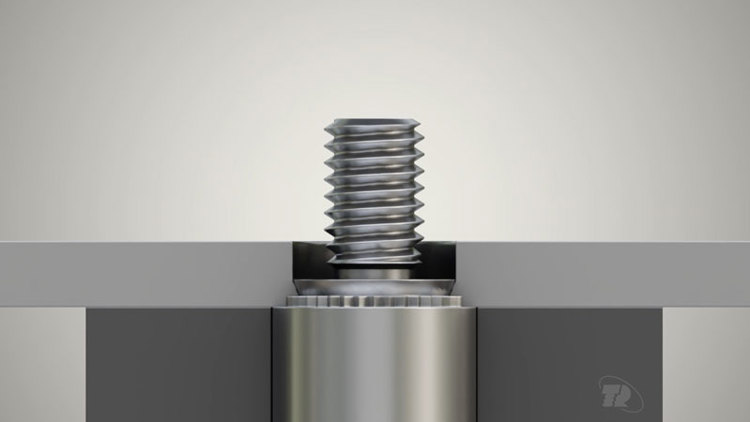

Stap 4
Na installatie moet de paneelbevestiger gelijk aanliggen met de plaat.
| Schroefdraad | M3 | M4 | M5 | M6 |
| Minimale plaatdikte | 1.53 | 1.53 | 1.53 | 1.53 |
| Gatmaat in de plaat +0,08 - 0,00 | 6.73 | 7.90 | 8.74 | 10.49 |
| Minimale afstand van het gatmiddelpunt tot de rand | 6.35 | 7.87 | 8.63 | 9.65 |
Instructie video
Gereedschap
| Schroefdraad | A mm 0.05 | C Dim 0.05 |
| M3 | 8.76 | 8.20 |
| M4 | 11.05 | 9.80 |
| M5 | 11.05 | 10.69 |
| M6 | 14.35 | 12.29 |
