Installatie Ronde moer gekartelde body (HK)
De ronde felsmoer heeft een gekartelde body. Bij installatie zorgen de kartels voor een onopvallende verankering en biedt daarmee een goede weerstand tegen het meedraaien.
Stap 1
Zorg ervoor dat de juiste kraaglengte van de felsmoer is geselecteerd voor de gebruikte plaatdikte. Selecteer de juiste gatmaat uit de onderstaande tabel voor de benodigde felsmoer. Stans de gatdiameter in het plaatmateriaal.
Stap 2
Plaats het plaatmateriaal op de moer zodat de kraag door het gat uitsteekt.
Stap 3
Gebruik een geprofileerde stempel en oefen alleen voldoende druk uit om de felskraag in het plaatmateriaal om te buigen. De omgefelsde kraag zorgt voor een goede hechting van de moer op het plaatmateriaal.
| Schroefdraad | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|
| Aanbevolen gatmaat +0,05 -0,00 mm | 5.54 | 5.54 | 6.73 | 6.73 | 7.92 | 9.52 | 12.70 | 15.87 | 19.05 |
Felsen
Voor de beste weerstand tegen het meedraaien en uittrekweerstand moet het gekartelde oppervlak volledig zijn ingebed in het oppervlak van het plaatmateriaal, en moet de felskraag na installatie gelijk liggen met de onderzijde van het plaatmateriaal.

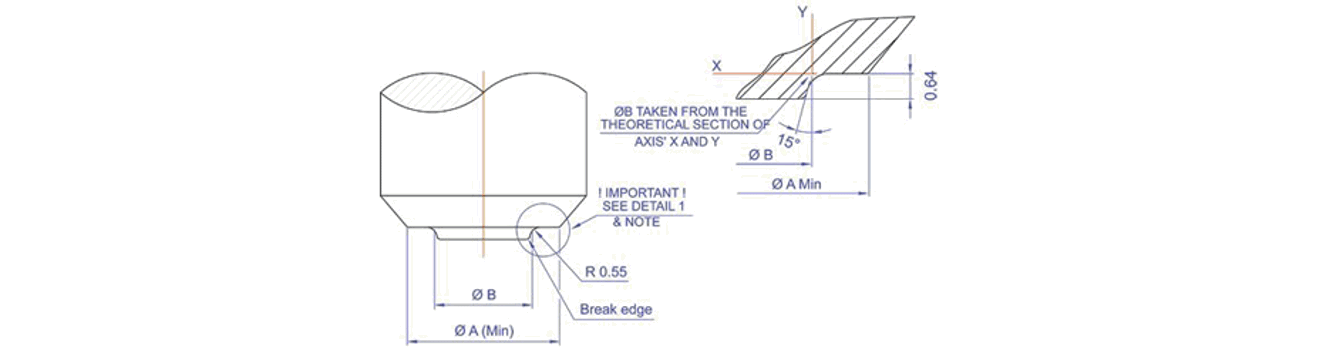

Ponsafmetingen
| Schroefdraad | A | B |
| M2.5/M3 | 9.05 | 4.39 |
| M3.5/M4 | 10.50 | 5.49 |
| M5 | 12.00 | 6.65 |
| M6 | 14.00 | 8.23 |
| M8 | 16.30 | 11.05 |
| M10 | 21.90 | 14.12 |
| M12 | 25.40 | 16.61 |
